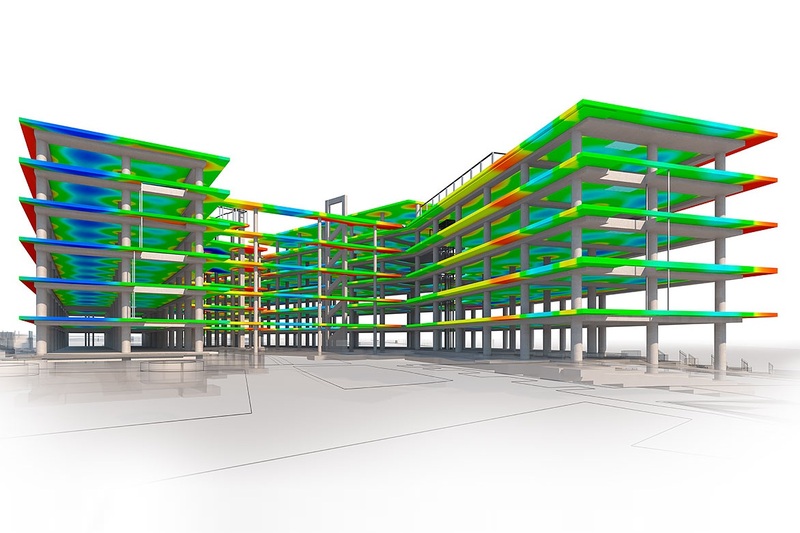

Statische Berechnungen

Wir erstellen projektspezifische statische und dynamische Berechnungen für verschiedene Leistungsphasen bei der Realisierung Ihres Bauvorhabens. Dies erfolgt unter Berücksichtigung der relevanten Normen und Vorschriften.

Die Statik kann prüffähig sein, um von externen Stellen leichter überprüft zu werden. Diese Berechnungen unterliegen in der Regel einem gründlichen Überprüfungsprozess, um ihre Genauigkeit und Übereinstimmung mit den relevanten Standards zu gewährleisten. Andererseits können wir Ihnen auch weniger formelle oder detaillierte Berechnungen zur Verfügung stellen, die für vorläufige Analysen oder interne Zwecke verwendet werden können. Diese formlosen statischen Berechnungen durchlaufen möglicherweise nicht denselben rigorosen Überprüfungsprozess, finden aber dennoch ihre Anwendungsfälle in dem Planungsprozess.

Die Ausgabe beinhaltet auf jeden Fall eine umfassende Analyse aller Einflüsse und Belastungen, alle notwendigen statischen und dynamischen Berechnungen lasttragender Bauteile, Nachweise der Standsicherheit und Gebrauchstauglichkeit usw.

Ein wichtiger Teil des Projekts ist die grafische Dokumentation in Form von Positionsplänen, die ein wesentlicher Bestandteil jeder Statik sind, sowie Detailskizzen, Montageskizzen u. Ä.

Bewehrungspläne

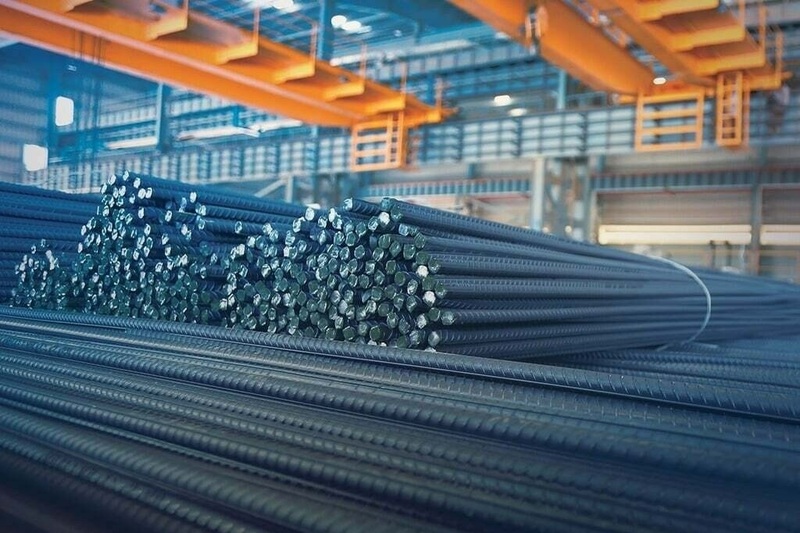

Bewehrungszeichnungen stellen wichtige Ausführungspläne im Massivbau vor, die für richtige Darstellung von vorschriftsmäßiger Anordnung des Betonstahls in Stahlbetonbauteilen erforderlich sind. Sie dienen als das konkreteste Kommunikationsmittel zwischen dem Tragwerksplaner und dem Bauleiter. Sie umfassen alle zum Biegen und Verlegen erforderlichen Angaben und werden auf der Basis von Schalplänen, Positionsplänen und statischen Berechnungen angefertigt.

Alle unsere Zeichnungen werden unter Berücksichtigung der Regelungen und Vorschriften der europaweit geltenden Normen für die Bemessung im Bauwesen (Eurocodes) erstellt. Besondere Aufmerksamkeit wird der Armierung von Betonbauteilen in seismisch aktiven Gebieten (Erdbebengebieten) gewidmet.

Schnelle Erstellung von hochwertigen Plänen wird durch die Anwendung der neuesten und leistungsfähigen Softwares sowie durch einen modernen Planungsansatz ermöglicht. Einzelne Stahlstäbe werden direkt im 3D-Modell der Schalung platziert, wodurch die Genauigkeit der Zeichnungen wesentlich verbessert wird. Die isometrische Ansichten können komplizierte Details sowohl weiter verdeutlichen als auch in einem gewissen Ausmaß klarer und greifbarer machen.

Schalpläne

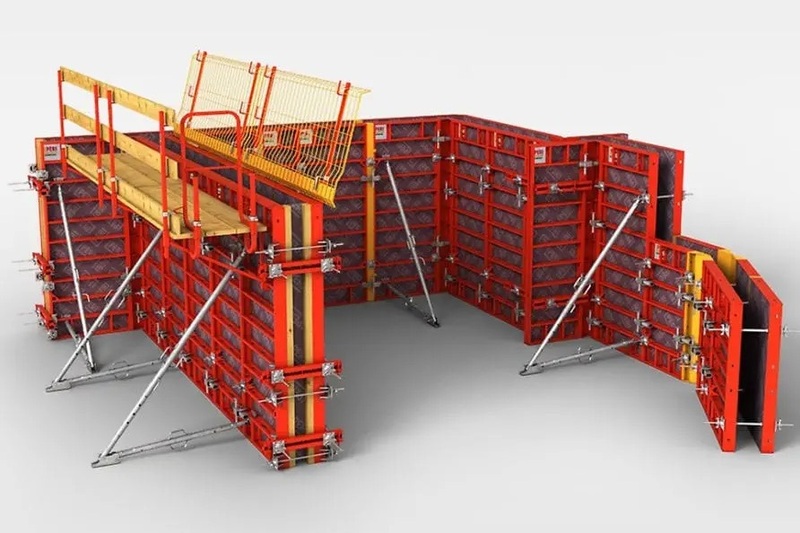

Die Schalung ist eine vorübergehende Struktur aus Holz, Metal oder Kombination verschiedener Materialien, in die die Bewehrung gelegt und Beton gegossen wirdt. Auf diese Weise erhalten die Stahlbetonbauteile ihre gewünschte dauerhafte Gestalt.

Schalpläne sind Ausführungspläne, die im Grundriss und in einer ausreichenden Anzahl von Querschnitten die genaue Lage und Maße aller Bauteile darstellen, soweit sie für das Tragverhalten wichtig sind. Sie dienen gleichzeitig als Grundlage für die Erstellung von Bewehrungsplänen. Die Möglichkeiten für nachfolgende Korrekturen von eventuellen Fehlern nach dem Aushärten von Beton sind sehr begrenzt und können sehr teuer sein. Diesbezüglich ist die Wichtigkeit übersichtlicher und fehlerfreier Pläne eindeutig.

Rohbauzeichnungen, die auf der Baustelle keine Ergänzung durch die Pläne des Objektplaners bedürfen, sind erweiterte Schalpläne und enthalten für die Erstellung des Rohbaus alle notwendigen Informationen.

Unsere Schalpläne und Rohbauzeichnungen sind Derivate eines 3D-Modells, das in direkter und enger Zusammenarbeit mit allen, die an dem Projekt teilnehmen, erstellt wird. Die Anwendung eines solchen Ansatzes zur Problemlösung gewährleistet, mithilfe unserer Teamarbeits-, Kommunikations- und Koordinationsfähigkeiten, ein Produkt hoher Qualität.

Fertigteile

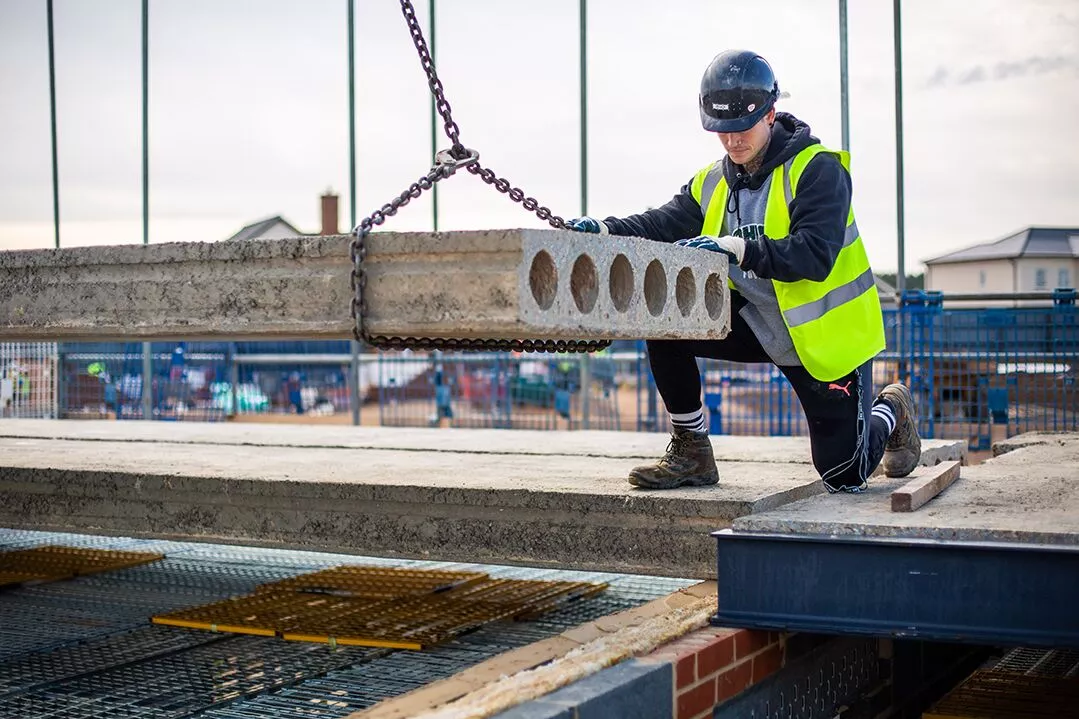

Stahlbeton-Fertigteile sind vorgefertigte Elemente, die in Fabriken oder speziellen Produktionsstätten hergestellt werden und anschließend zur Baustelle transportiert und montiert werden.

Unser Team besteht aus sachkundigen Fachleuten, die präzise und detaillierte Pläne für Stahlbeton-Fertigteile erstellen. Dabei berücksichtigen wir sorgfältig die spezifischen Anforderungen und Normen für die Herstellung, den Transport und die Montage dieser Elemente. Wir legen großen Wert darauf, dass unsere Pläne eine präzise Produktion und Installation der Fertigteile gewährleisten.

Unsere Pläne umfassen alle notwendigen Informationen, um eine genaue Fertigung der Stahlbeton-Fertigteile zu ermöglichen. Dazu gehören detaillierte Positionierungen, Abmessungen, Materialien und Verbindungen. Wir sorgen dafür, dass alle relevanten Aspekte wie Tragfähigkeit, Stabilität und Langlebigkeit während unserer Arbeit berücksichtigt werden.

Darüber hinaus nehmen wir die Schnittstellen zu anderen Gewerken genau unter die Lupe, um sicherzustellen, dass die Stahlbeton-Fertigteile nahtlos in das Gesamtbauwerk integriert werden können. Dies beinhaltet die Zusammenarbeit mit Architekten, Statikern und anderen Fachleuten, um die Abstimmung und Koordination aller Bauprozesse zu gewährleisten.

Stahlbaupläne

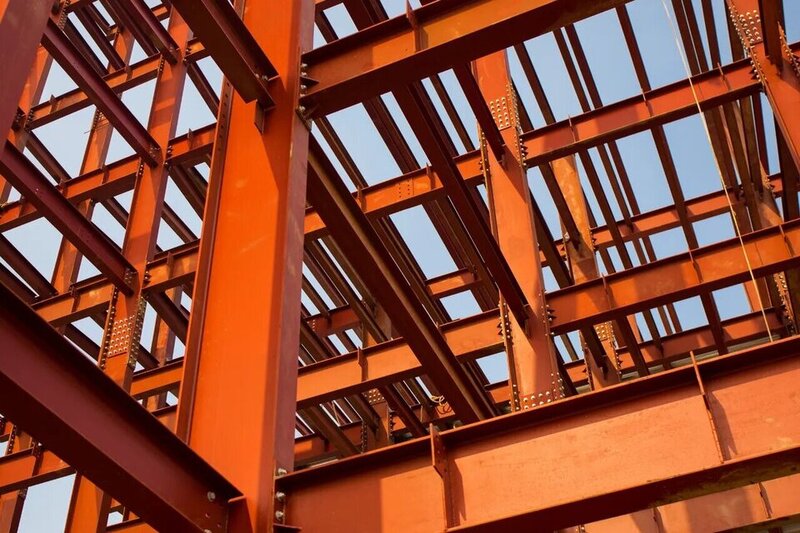

Stahlbaukonstruktionen bieten vielseitige Lösungen für eine breite Palette von Bauvorhaben. Unser Ziel ist es, Ihnen hochwertige Stahlbaupläne zu liefern, die nicht nur den geltenden Normen und Vorschriften entsprechen, sondern auch Ihre individuellen Anforderungen erfüllen.

Unsere Stahlbau-Übersichtspläne, Werkstattzeichnungen und Verbindungsdetails beinhalten umfangreiche Informationen, die für eine erfolgreiche Umsetzung der Konstruktion entscheidend sind. Dazu gehören präzise Informationen zur Positionierung der Stahlbauteile, genaue Angaben zu den erforderlichen Verbindungen, Abmessungen der Bauteile, verwendete Materialien usw. Wir stellen sicher, dass alle relevanten Aspekte wie Tragfähigkeit, Stabilität und Wirtschaftlichkeit in unseren Plänen berücksichtigt werden.

Wir legen großen Wert darauf, dass Ihre Stahlbaukonstruktionen optimal geplant und realisiert werden. Basierend auf dem 3D-Modell und den Werkstattzeichnungen können wir auch vollständige Stücklisten erstellen, die eine effiziente Kostenkontrolle und Materialbeschaffung ermöglichen.

Durch den Einsatz modernster Software und unserer Fachkenntnis im Stahlbau können wir maßgeschneiderte Lösungen anbieten, die sowohl den funktionalen Anforderungen als auch den ästhetischen Aspekten des Stahlbaus gerecht werden.

Digitalisierung

Bei Ausbauten, Renovierungen oder Sanierungen fehlen Ihren Fachplanern die digitalen CAD-Pläne als Grundlage für die Projektierung? Oder Sie haben vielleicht alte Papierpläne von Denkmälern und Gebäuden mit historischem Wert? Diese wertvollen Dokumente bieten wichtige Einblicke in Design, Bau und historische Bedeutung dieser Strukturen, aber die sind im Laufe der Zeit anfällig für den Verfall durch Faktoren wie Handhabung, Umweltbedingungen und die begrenzte Lebensdauer der Materialien.

Wenn sie Papierpläne oder gescannte und in einem Bildformat gespeicherte Zeichnungen haben, können wir Ihre Vorlagen gerne digitalisieren. Dieser Prozess schützt nicht nur die Pläne vor möglichem Verlust oder Beschädigung, sondern ermöglicht auch eine einfachere Zugänglichkeit, Weitergabe und archivarische Aufbewahrung.

Das Einscannen von Papierplänen, die Vektorisierung und die manuelle Nachbearbeitung ist sehr aufwändig, ineffizient und liefert vielfach unbefriedigende Ergebnisse. Wir zeichnen Ihre Pläne komplett neu nach - kostengünstig, strukturiert und in höchster Qualität. Durch diesen präzisen Prozess entstehen exakte und maßhaltige CAD-Dateien, die anschließend in jedem gängigen CAD-Programm weiterbearbeitet werden können. Auf Wunsch inklusive Einarbeitung Ihrer büroeigenen Vorgaben, bspw. für Layer, Linientyp und Stiftdicke, Schraffuren, Textstile usw.
